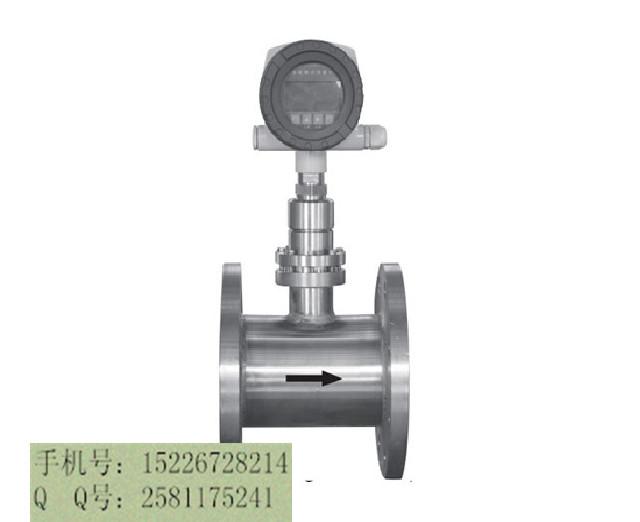

供应智能靶式流量计 插入式结构 拆卸方便

产品简介：

产品详情：一，概述 靶式流量计在1960年代开始用以工业流量测量，主要用以化解高粘度和低雷诺数流体的流量测量。它经历了气动表和电表的两个主要发展阶段。智能靶式流量计是在@nz在@测量原理的基本上，使用了新形式的原有应变片式靶式流量计。使用新式样差动传感器是新产品实现高精度和高稳定性的关键基本。它彻底改变了差动传感器大，抗过载（抗冲击）性差的缺陷，并具诸如静态密封点之类的各种缺点，不仅充分发挥了@nz的原始技术优势，而且测量精度可与原有应变片式靶式流量计温漂比美。，加上其奇特的抗干扰和抗杂质性能，除了取而代之了常规流量计可以测量的流量测量疑问外，特别是在小流量，高粘度，易冷凝，易堵塞，高温，低温，强腐蚀，强振动和其他工作条件，流量测量难于。适应性好，已普遍应用于冶炼，原油，化工，能源，食品，环保等领域的流量测量。 2.原理和特点 1.结构 智能靶式流量计主要由测量管（外壳），新传感器（包括阻流元件），集成显示和输出部分构成。根据不同的介质和工作条件，须要选择适合的传感器。因此，用户可以提供准确的测量对象和参数，制造商选择适合的传感器是能否准确测量产品的关键。 2.工作原理 当介质在测量管中流动时，由自身动能通过阻流件（靶式流量计）引起的压差在挡板上有作用力，其作用力与介质流速的平方成正比。其数学表达式如下： F=cdaρ・V2/2 在公式中：F-阻流件（kg）接收到的力 Cd-物体阻力系数 在测量管的轴向投影面积上为a-阻流件（mm2） ρ――工作条件下的介质密度（kg/m3） V-测量管中介质的平均流速（m/s） 阻流件（目标）接收的力f通过稳固联接的传动件（测量杆）传送到传感器，传感器产生电压信号输出：v=KF 其中：v――传感器输出的电压（mV），K-比例常数， F-阻流件（目标）力（kg） 在对该电压信号展开预放大，AD变换并开展电脑处理之后，可以获得相应的瞬时流量和累积总量。 3.产品特点 ・整个仪器结构结实，并未活动部件，插入式结构容易拆卸； ・可以用到各种耐腐蚀和耐高低温的材质（例如哈氏合金，钛等）； ・传感器不与被测介质触及，无部件磨损，用到安全准确； ・有多种安装方法可供选择，例如在线插件，安装成本低； ・具备集成的温度和压力补偿功用，直接输出质量或标准； ・通过可选的小信号除去，非线性校正，可以选择滤波时间； ・可在常温，高温350度，低温-100度的各种条件下准确测量气体和液体的流量; ・灵敏度高，可测量超小流量，可测量的低流量为0.8m/s，测量范围宽，最高可达1:30； ・准确的测量，精度可以达到0.2％； ・重复性好，一般为0.05％〜0.08％，测量速度快； ・压力损失小，仅为标准孔板的1/2△P左右； ・有力的抗干扰性和抗杂质性；强劲的抗振动性，可以在一定范围内测量脉动流量。 ・可通过更换挡板（目标），根据具体需改成范围； ・低功率电池组现场显示，可直接在线读取显示值，同时显示瞬时流量和总计流量； ・各种输出形式，可以远程传输各种参数； ・可测量双向流量，正负累积分别测量； 四，主要技术参数表 被测介质 液体;加油站;蒸汽 公称直径 法兰型15〜500mm 夹紧方法15〜500mm 插入种类65〜5000mm 公表示压力 0.6〜42mpa 0.6〜42mpa 0.6〜42mpa 中温 -100℃〜+350℃ 准确性 ±0.2％ ±0.5％ ±1.0％ ±1.0％ 范围 1：5（液体） 1:10（液体，气体） 1:30（液体，气体） 1:12（蒸汽） 补偿表 温度补偿;压力补偿 重复性 0.05％〜0.08％ 电源供应 内置锂电池（3.6v）；外部电源24vdc 输出形式 现场展示；4〜20ma，两线制；脉冲0〜5V;RS485/RS232;哈特 测量管材料 碳素钢;不锈钢;也可以根据用户要求提供咨询 防爆标志 隔爆型（ExdⅱCT4） 防护等级 IP65;IP67 法兰规格 流量计按照法兰规格连结以实现GB/T系列标准，也可以根据用户要求展开特别处理。
