产品简介：
产品详情：一，概述

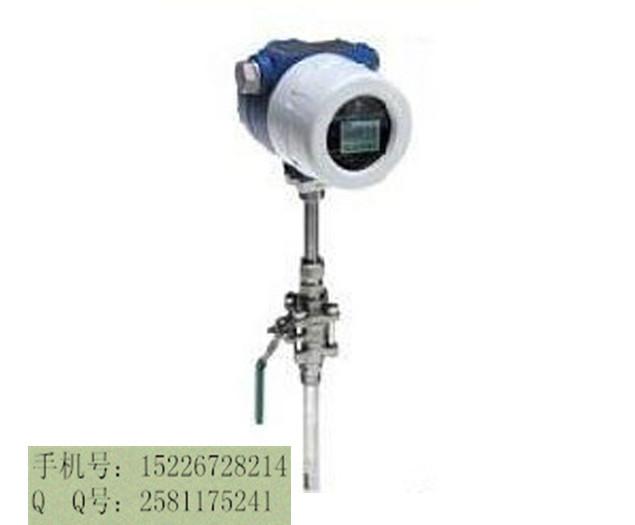

HYRS型热式气体质量流量计使用热扩散原理。热扩散技术是一项在恶劣条件下有着上佳性能和高可靠性的技术。它的典型传感元件包括两个热阻（铂RTD），一个是速度传感器，另一个是温度传感器，可自动补偿气体温度的变化。当这两个RTD放在介质中时，速度传感器为加热到一个大于环境温度的恒定温度差后，另一个温度传感器用于感测介质的温度。流过速度传感器的气体的质量流量由感测元件的传热量测算得出。气体速度增加，从传感器传送到介质的热量增加，因此需提供更多的功率，电子单元加热的功率RTD与质量流量兼具一定的对应关联。用于原油，化工，电力，轻工，食品，纺织等工业机构中空气，碳氢化合物气体，可燃气体，烟道气和其他气体的质量流量或具体工作条件，医药，电子和环保。体积流量测量和监控。
2.主要特征
1.不用压力和温度补偿，直接测量气体质量流量，构成简便，故障概率低；
2.量程比高（大于100：1）；
3.响应速度快，精度高；
4，灵敏度高，特别适用于大口径，低流量的流量测量；
5.现场显示，信号输出，上下限报警等；
6.构造多样，插件式和管道式安装，安装灵巧，装卸便捷，使用简便；
7.无活动构件，构造结实，抗振;
8.可在高温场合和腐蚀性环境中用到。
三，标准
1.口径：dn15，dn20，DN25，DN32，dn40，dn50，DN65，dn80，DN100。
2.连通种类：插件安装，管道安装。
四，技术参数
1.流量（速度）测量范围
对于插入式流量计，一般而言根据速度模式将测量范围分成以下几类：
一种。0〜0.5m/s；b．0〜1.0m/s；c．0〜2.5m/s；d．0〜5.0m/s；
e。0〜10.0m/s；f．0〜25.0m/s；g．0〜50.0m/s；h．0〜60.0m/s。
注：以上列出的范围供用户选择，选择时请选择合适的流量，避免越大越好，以免增加校准成本甚至无法校准，请特别留意易燃气体和爆炸性气体的速度限制规定。公司提议用户选择c，d，e，f流量文件。
2.流量范围
DN
可选流量测范围
*佳 流量测范围
对应于刻度流量范围
Nm3/h
公斤/小时
Nm3/h
公斤/小时
*小范围
*范围广泛的
*小范围
*范围广泛的
*小范围
*范围广泛的
*小范围
*范围广泛的
15
0〜0.6
0〜21
0〜0.7
0〜25
0〜1.0
0〜38
0〜1.2
0〜46
20
0〜1.1
0〜27
0〜1.3
0〜45
0〜1.8
0〜68
0〜2.2
0〜82
25
0〜1.7
0〜53
0〜2.0
0〜64
0〜2.8
0〜106
0〜3.4
0〜128
32
0〜2.8
0〜88
0〜3.3
0〜105
0〜4.6
0〜175
0〜5.5
0〜211
40
0〜4.3
0〜135
0〜5.1
0〜163
0〜7.1
0〜270
0〜8.6
0〜325
50
0〜6.6
0〜210
0〜8.0
0〜253
0〜11.1
0〜420
0〜13.3
0〜506
65岁
0〜11.1
0〜350
0〜13.3
0〜422
0〜18.4
0〜700
0〜22.2
0〜844
80
0〜16.2
0〜512
0〜19.5
0〜617
0〜26.9
0〜1024
0〜32.5
0〜1234
100
0〜22.1
0〜700
0〜26.6
0〜844
0〜36.8
0〜1400
0〜44.4
0〜1687
注：1.以上流速适用于相近完美气体的空气，氮气和其他气体。其他气体也许不属于上表所列的管径，请咨询我公司。
2.解释：上表列出了用户根据工作条件和流量选择相应的管径。如果确定了管道直径，则可以选择适合的流量范围。“*小范围”或“*大范围”是可测量的流量范围。“*佳流量测量范围”是指在“相应的标度流量范围”内流量计的测量精度最高的范围。提议：确定满刻度时，用户可以将公共流量×2当作满刻度值。满刻度值应在表中列出的“相应刻度流量范围”内。如果超过限制，请咨询我公司。
3.准确性
a．±1 % F.S b．±2 % F.S
注：当流体温度超过0〜50℃的范围并且压力（表压）超过- 50kPa〜100kpa的范围时，会出现大概0.5％〜1％的附加误差。
4.防爆等级：dⅱCT3
5.被测气体范围：除乙炔气体外，测量氧气的使用者应留意氧气的流量和清洁度。可以测量其他气体。
6.工作压力：0〜6.4mpa
7.中温：-10〜+125℃-10〜+250℃
8.工作环境温度：-10〜+55℃
9.电源：24vDC±10％，≥350ma（用到220VAC电源的用户在定购时理应解释，我们公司将为您配备专用的24V直流稳压电源）。
10.输出信号
一种。4〜20ma5V，0〜DCdc对应瞬时流量；
b。用于支配或报警的触点，其电源为27vDC，1a。
11.显示（LCD）
一种。31/2位瞬时流量；
b。积累流量6位。
