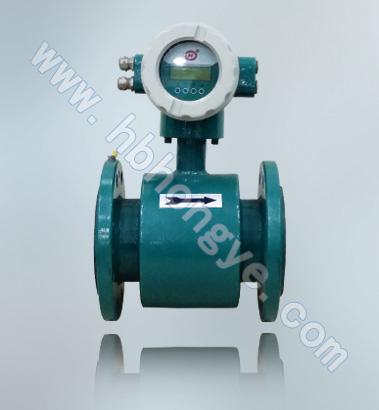

LDC电磁流量计，电磁流量计传感器

产品简介：

产品详情：LDC电磁流量计，电磁流量计传感器 一，概述 1产品特色 电磁流量计由两部分组成：传感器和转换器，测得的流体介质电导率≥5μs/cm。 该产品采用当前电磁流量计的最新技术制造，具有以下特性： 1.1测量管中从未阻力和活动构件，因此并未压力损失。它是一种典型的节能仪器。 1.2由于感应信号是在充满磁场的整个空间中形成的，因此它与管道截面上流速的平均值成正比，因此对管道中的流速分布和直管不敏感流量计上游和下游的管段要求比其他流量计短。 1.3测量不受流体密度，粘度，温度，压力和电导率变化的影响。 1.4合理选取电极和衬里材料可以满足测量各种腐蚀性和耐磨性导电介质的要求。 1.5变频器采用新颖的励磁方法，功耗低，零位平稳，测量精度高，适用于生产过程中的流量检测和总测量，流量测量范围可达1500：1。 1.6流量计具有自动流向识别功能，可以测量双向流量，具有电流，频率，脉冲和RS485数字通讯输出，还具有流量上限和下限报警以及故障报警功能。 1.7流量计可显示瞬时流量，流量，流量比例，正负积累流量，差动流量，方便读取。具有三级密码设置功能，可预防数据任意变更。 1.8变频器采用三行128×64背光LCD点阵简体汉字显示屏，参数设置方便，并具有from功能，可储存设置参数和累计流量值，具有断电保护功能。 1.9转换器采用表面贴装技术（SMT），具有自检和自诊断功能，可靠性高。 1.10它具有防爆，浸入式，卫生，分体式和集成式结构，适当安装以满足现场环境条件。 2主要目的 电磁流量计普遍用以化学，采矿，给排水，造纸，医药，食品，石化，电力，轻工，农业灌溉，水利工程等领域的管道中导电液体和浆料的体积流量测量等行业。 3正常工作条件 环境温度：传感器-25℃〜+60℃ 转炉-10℃〜+60℃ 相对湿度：5％〜90％； 电源：交流电源：频率47〜63hz；电压85〜260v；谐波含量不超过5％； 直流电源：18〜36v，纹波5％。 每费率：低于20w。 2.型号和代码解释 电磁流量计称呼和选择代码说明 L DC― □□□□□□□□□□ 12 abcd ef g hij kl 1流量计2电磁 f工作温度①≤80℃ ②≤120℃ ③≤150℃ g防护等级①IP65（防水喷雾型） ②IP68（防潜水型） h输出信号① 4―20ma ②频率 ③脉冲 i安装形式①集成 ②分体式 j通讯接口①无 ②RS232 ③RS485 ④其他 k防爆要求①无 ②是 我*大流量m3/h 传感器口径DN10―2000mm b集成转换器a，圆形 B分体式，正方形 c电极材料① 1Cr18Ni9Ti ② 0Cr18Ni12Mo2Ti ③Hc ④Hb ⑤Ti ⑥Ta nzPt ⑧其他 d衬里材料①聚四氟乙烯 ②氯丁橡胶 ③聚氨酯胶 ④其他 e工作压力①4.0mpa ② 1.6MPa ③1.0兆帕 ④0.6兆帕 三，工作原理 1工作原理 传感器按照法拉第电磁感应定律工作，如工作原理图所示： 当导电液体在垂直于磁场线的交变磁场中沿着测量管移动时，导电液切断磁场线以产生感应电势。在垂直于磁场的管壁上安装了一对检测电极测量管的轴线和磁力线以检测感应电势。 然后有： E=BVD（1） 其中：电子感应电势； B―磁感应强度; D ―电极之间的间距相等测量管的内径； V ―测量被测流体在测量管中的平均流速。 式（1）磁场b为常数，d为常数，则感应电动势E与被测流体的平均流速v成正比。测量管，流速v为： Q=V（2） 将公式（1）代入公式（2），我们获得： Q=E=KE（3） 其中：K ―仪器常量。 4.种类和结构 按用处分类（请参阅表1） 表格1 品种 采用 普通型 在正常环境下使用 防爆 在爆炸性环境中使用 卫生的 在卫生要求下使用 沉浸式 达到GB4208维护级别IP68 2按组合类别分类 根据转换器和传感器的组合，分成：分体式和集成式。 3主要结构 电磁流量计由两部分组成：传感器和转换器。 传感器主要由测量管，电极，励磁线圈，绝缘衬里，外壳等组成。 联系人：张女士电话机：-700传真：Mobile：电子邮件：205242678@qq.comQQ：205242678地址：河北省泊头市南仓街461号邮编者：062150
