差压流量计LX型楔形流量计宏业品牌

产品简介：

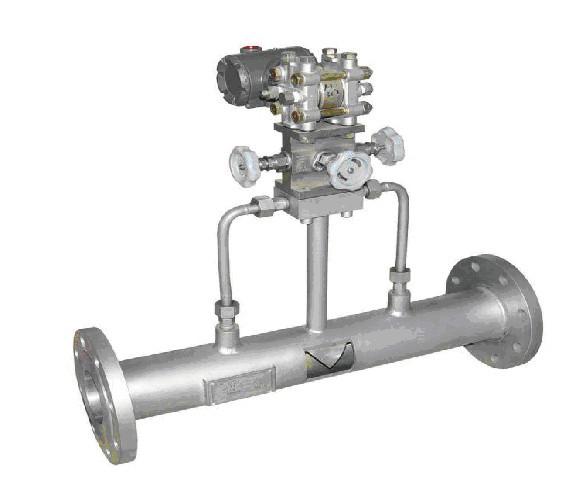

产品详情：一，概述 LX型楔形流量计是我公司生产的压差流量测量仪。LX系列产品可以满足大多数流体的测量要求。它兼具结构简便，性能准确，安装使用便利，价位廉价等优点，普遍用以洁净液体，高粘度液体，腐蚀性液体，泥浆，各种气体的测量，包括空气，蒸汽，脏气和天然气当管道雷诺低于500或中等粘度高达500mpa.s时，也可以使用它。楔形流量计更适于传统流量计无法使用的场合。它的高精度，普遍的应用范围是无与伦比的。 2.工作原理 LX楔形流量计的工作原理基于能量守恒定律-伯努利方程和流量连续性方程。当流体流过由V形节流件形成的圆弧通道（也称做楔形流阻或楔形）时，在测量管的内壁上，在节气门的上游和下游产生压差，并且压差的平方根在一定范围内@在nz@（500-106）的范围内与质量或体积流量成比重。不同的拱高h与管径d的比（楔比h/d）决定了不同的流量测量范围。 三，技术参数 1.精度：优于读数的±0.5％（校准） 2.重复性：读数的±0.2％ 3.范围：10：1或更大 4.压力损失：约1/5测得的压差（约节流孔的1/3） 5.适用介质：各种液体，气体和蒸汽 6.雷诺数适用范围：500―1×106（当雷诺数值较低时，范围相对减少，流出系数的不确定性相对增大） 7.测得的液体粘度：500mpa.s或更高 8.耐中压：小于5mpa，但也大于5mpa 9.耐介质温度：400°c以下（客户特别要求，也可提供耐高温产品） 10.适用管径：DN15mm―DN300mm（客户特别订货，也可提供大于DN300mm 产品） 11.楔形比h/d：0.2、0.3、0.4、0.5 12.长期稳定性：±0.2％fs/y 四，性能特征 1.精度高，重复性好，高精度差压变送器配置可以实现准确的流量测量。 2.测量稳定性好，长期恒定流量系数，验证周期长。 3.结构简便，可靠性高，使用寿命长。抗磨损免维护（无活动部件）。 4.对介质的适应性强，除了一般的气体，液体，蒸汽外，还能够测量高压和低压流体，特别适用于高粘度流体，浆液，腐蚀性，易晶体的，具备大量悬浮固体的流体和脏流体，从未节流部件“积垢”和压力入口阻塞的疑问。 5.测量范围（量程比）宽，无需秒表软件校正即可达到10：1。 6.比相同程度的文丘里管更精细。 7.对直管段的安装要求低，可以有效性避免或减小测量系统的额外测量不确定性。 8.压力损失低，节能。 五，楔形传感器和差压变送器组成 根据用户要求，使用楔形传感器和差压变送器组成流量检测仪分成两类： 1.楔形传感器 仅提供差压信号的检测部分（楔形流阻和测量管道），不提供差压变送器，不提供三个阀组，阀和流量显示部分，输出信号为压差，需用户去完成。 楔形传感器示意图 2.楔形流量计 由楔形传感器和差压变送器组成。分安装和集成安装有两种结构。 分体式安装包括一个单独的楔形传感器和差压变送器，楔形传感器和差压变送器之间的压力管连接由用户完成，差压变送器可以作为赞成包提供。 集成安装意味着产品出厂时，差压变送器，三阀组，阀门等已连接到楔形传感器。用户购置一体式楔形流量计后，使用时无需连接压力管，如果需连接相应的流量积算器，则可以提供压力变送器和温度变送器的整套套件。配置取决客户要求和工作条件） 楔形流量计示意图 六，楔形流量计订购咨询表 LX楔形流量计产品订单查询表 用户单位 联系人/电话 订单金额 工作压力（表压或绝对压力） 被测介质和状态 当地平均气压 流体基准密度或流体工作密度 工作温度 刻度流量（单位kg/h，t/h，m3/h，nm3/h） 动态粘度（pa.s） *大流量 工作条件下的等熵指数 共同流程 工作条件下的压缩系数 *流量小 传感器安装方式 一种。水准b。垂直的 节气门材料 容许最大压力损失 管道内径/外径 管材 气体工作条件下的相对湿度 备注 注①测量气体流量时须要解释流量的基准状况 ②关于混合气体流量，请告诉各成份的体积浓度
