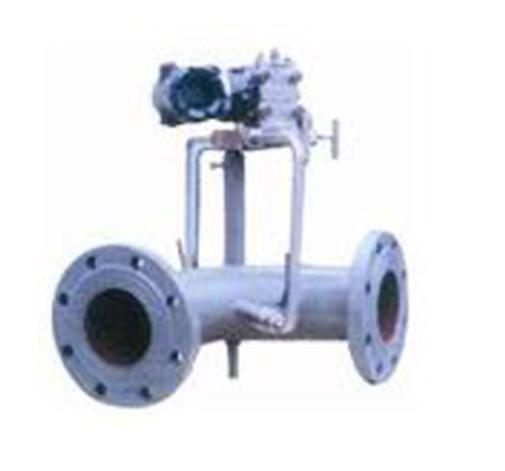

供应HYWG弯管流量计 差压式流量计

产品简介：

产品详情： 一概述 弯头流量计广泛用于原油，化工，电力，冶炼，钢材等行业的液体，气体和蒸汽的流量测量。它可以可靠测量各种φ10〜φ2000mm管道中的各种流体的流量。弯头传感器可以经受高温，高压，并且可以在各种恶劣的环境下正常工作，例如湿度，灰尘，振动等，它没有插入物，没有额外的电阻损失，构造简便，容易安装。 hywg弯头流量计是一种差压流量测量系统，当流体流过弯头传感器时，圆周运动会产生离心力，即在弯头传感器的内外都形成压力差△P。压差△P与流体速度和流体质量（密度）有关。）圆周运动的曲率半径，流体的平均流速V和压差△p符合平方比例关系。 二工作原理 流体在管道中流动。当流经弯头时，流体类似于流经整流器。由于弯管壁的转移效用，流体的内侧在进入弯头之前被加快约2d，并且流体的外部减速直到进入弯头。弯头流体的流速被校正为梯形速度流动模式与自由旋涡学说所叙述的相像，并在肘部45°处达到最大值。该过程将在整个弯头中继续开展。在弯头的出口和下游的二维范围内，流速模型的变化过程是入口变化的逆过程。 根据质量守恒定律，能量守恒定律和动量守恒定律，在相同的流动横截面上，每个流体粒子的能量都不会变动。由于每个粒子的速度变化，肘部的内侧和外侧形成压差△P，该压差在45°截面处达到最大和最安定，平均流体速度υ和压力=f(R.D45°弯头截面的平方相符方形百分比联系。流量越大，压差越大。流体流经弯头时的流量系数与弯头的几何构造尺寸（弯曲半径r和内径d）亲密相关，即流量系数α差△P）。因此，在确定弯头传感器的几何构造尺寸之后，只需测量即可。通过得到弯头45°截面的内部和外部压力差△p和流体密度ρ可以确定平均流体速度υ。 3.主要技术参数 1.测量介质 ●液体：热水，冷水，轻油，化学液体。 ●气体：高炉煤气，炼焦炉煤气，混合气，各种单组分多组分气体。 ●过热蒸汽，饱和蒸汽。 ●压缩空气。 ●天然气，液化石油气，火炬气。 2.特点 ●传感器内部没有插入物和节流阀，也没有压力损失。 ●适用于测量脏气，不易阻塞。 ●该传感器适用于广泛的温度和压力范围：-50〜600℃，0〜30mpa。 ●对直管段的要求低，在2d之前为5d。 ●可采用现场90°弯头在线改建大直径传感器。 ●传感器可以在高温，高压，灰尘，振动和潮湿的恶劣条件下工作。 ●全方位的专家算法，尤为适用于蒸汽测量。随着蒸汽温度和压力的变化，过热蒸汽常常会变为饱和蒸汽，形成汽液两相流介质。在算法中，补偿了汽液两相流介质对质量流量测量的影响，以保证测量精度。 ●您可以查询最近720小时，365天，36个月和10年的流量数据。 基本特征 @每@ 所有测量介质，包括液体，蒸汽，气体等。液体包括热水，冷水，油，液氨和其他液体;蒸汽包括过热蒸汽饱和蒸气;气体包括高炉煤气，焦炉煤气，氧气，空气，天然气，乙炔，硫化氢等。 宽度 管道直径范围广：dn10-DN2000mm; 宽温度范围：-50℃――600℃； 宽压力范围：0-32MPa; 安装范围广：可安装在弯管和直管上。90°基准传感器用于弯管，“v”型传感器用于直管； 量程比宽：10：1;可以满足双向流量测量； 流速范围广：适用于管道中流速为0.2至12m/s（液体介质）和5至160m/s（气体介质，包括蒸汽）的流体流量的测量，并且可以满足测量精度要求； 广泛的应用条件：弯头传感器可在高温，高压，灰尘，振动，潮湿和其他恶劣环境以及极度恶劣的安装条件下正常用到。如果用到耐腐蚀材质（例如，不锈钢，工程塑料，玻璃，陶瓷等）。制造的弯头传感器还可以测量各种腐蚀性介质的流量。 短的 要求直管段要短。直管段的前五个（5D）和第二个（2d）管直径可以满足其对直管段的要求，这利于该流量计在工业现场的推广和应用。 省 弯头传感器没有任何插入件和节流构件，因此在流量测量过程中不会对被测流体产生额外的压力损失，从而可以节约流体输送的功耗并减低运营成本。 只要用弯头传感器替换原始管道上的弯头，就可以展开流量测量。 安装和操作后几乎没有保障工作量。 @每@ 系统测量精度：0.5〜1.5级。 @每@ 重复精度为0.2％，长期性能不变，由于肘传感器安装一次，不再需反复拆毁和组装，因此也可以很好地确保其安装精度。 3.测量技术参数 ●管径范围（mm）：dn10〜2000（现场改动弯管传感器没有管径限制） ●流量范围（m/s）：液体0.1〜12，蒸汽或气体5〜160 ●精度：±1％ ●工作环境：变频器：温度-10〜45℃，湿度低于85％（特别状况请注明） 传感器：温度-50〜600℃压力0〜16mpa（特别状况请注明） ●电源：AC220，50hz或dc12〜24v ●测量介质：液体：水，油，甲醇，甲苯，液氨等。 气体：高炉煤气，焦炉煤气，混合气，氯气，氢气，氧气，空气，氮气等。 蒸汽：饱和蒸汽，过热蒸汽 4.弯头传感器 弯头传感器分成l型和S型。L型传感器安装在现场管道的90°自然转弯处，S型传感器可以安装在任何空间的直管上，与管道的连接为焊接或法兰连接。 四，产品选型说明 ●在选项弯头流量计之前，请确定以下内容并填写以下表格。 ①被测介质称谓，介质构成或密度。 ②最大流量，很小流量，一般而言流量，温度，压力。 ③工艺管道内径，壁厚，材质，传感器安装位置。 注：根据客户的实际要求，我公司可以承接现场的弯头传感器改造工程，可以大大下降用户大口径管道的采购成本。 1个 测量介质 2 流 秤流量 单元 千克/小时□ 吨/小时□ Nm3/h□ 健康）状况 温度℃压力MPa湿度％ *大流量 温度℃压力MPa湿度％ 共同流程 温度℃压力MPa湿度％ *流量小 温度℃压力MPa湿度％ 3 中等密度或成分 Kg/m3 健康）状况 温度 摄氏 压力 MPa 4 工作压力 MPa 8 安装状态 水平□ 垂直□ 5 工作温度 摄氏 9 安装方式 焊接□ 法兰连接□ 6 管道内径 mm 10 传感器类别 L型 □ s型 □ 7 管道外径 mm 11 管材 12 弯径比（肘部重建时需填写）：
